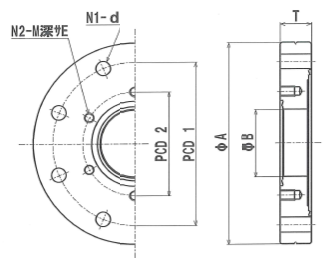

型番 |
ΦA |
B |
T |
PCD1 |
N1 |
d |
PCD2 |
N2 |
M |
E |
ICF70 / 34 |
70 |
17 |
12.7 |
58.7 |
6 |
6.7 |
27.0 |
6 |
M4 |
6 |
ICF114 / 34 |
114 |
17 |
17.5 |
92.2 |
8 |
8.4 |
27.0 |
6 |
M4 |
8 |
ICF114 / 70 |
114 |
38 |
17.5 |
92.2 |
8 |
8.4 |
58.7 |
6 |
M6 |
8 |
ICF152 / 70 |
152 |
38 |
20.0 |
130.3 |
16 |
8.4 |
58.7 |
6 |
M6 |
10 |
ICF152 / 114 |
152 |
65 |
20.0 |
130.3 |
16 |
8.4 |
92.2 |
8 |
M8 |
10 |
ICF203 / 70 |
203 |
38 |
22.0 |
81.0 |
20 |
8.4 |
58.7 |
6 |
M6 |
10 |
ICF203 / 114 |
203 |
65 |
22.0 |
181.0 |
20 |
8.4 |
92.1 |
8 |
M8 |
10 |
ICF203 / 152 |
203 |
103 |
22.0 |
181.0 |
20 |
8.4 |
130.2 |
16 |
M8 |
10 |
ICF253 / 114 |
253 |
65 |
25.0 |
231.8 |
24 |
8.4 |
92.1 |
8 |
M8 |
10 |
ICF253 / 152 |
253 |
103 |
25.0 |
231.8 |
24 |
8.4 |
130.2 |
16 |
M8 |
10 |
ICF253 / 203 |
253 |
154 |
25.0 |
231.8 |
24 |
8.4 |
181.0 |
20 |
M8 |
10 |
ICF305 / 203 |
on request |
ICF305 / 253 |
on request |
※ フランジは、SUS304製です。 |
