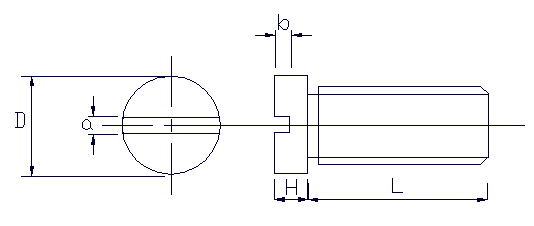

モリブデンボルトサイズ表 モリブデンボルト寸法図


ネジ径 型式 ピッチ D H a b
M2 VMB-2 0.4 4 1.5 0.6 0.6
M3 VMB-3 0.5 6 2.0 1 1.0
M4 VMB-4 0.7 8 3.0 1.0 1.5

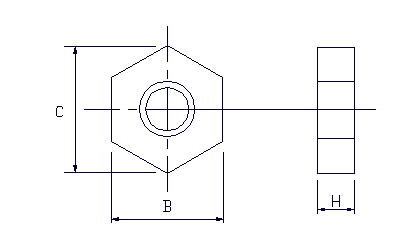

モリブデンナットサイズ表 モリブデンナット寸法図

ネジ径 型式 ピッチ H B C
M2 VMN-2 0.4 1.6 4.0 4.6
M3 VMN-3 0.5 2.5 5.5 6.4
M4 VMN-4 0.7 3.0 7.0 8.1

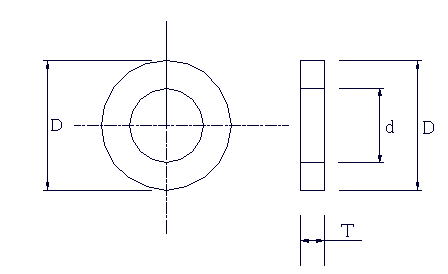

モリブデンワッシャーサイズ表 モリブデンワッシャー寸法図

ネジ径 型式 D d T
M2 VMW-2 5.0 2.2 0.3
M3 VMW-3 8.0 3.5 0.5
M4 VMW-4 10.0 4.5 0.5
